商品の詳細:
お支払配送条件:
|
| スタンダード: | IEC62196-1,IEC60884,IEC60669-1,IEC62052-31 について | 作業力: | AC 220V/50HZ |
|---|---|---|---|
| ワーク・ステーション: | 1 またはカスタマイズすることができます | 作業速度: | 10±2Rpm |
| テスト高さ: | 250-500 調整可能 | 回転直径を薮で囲むこと: | 75mmと76mm |
| 適用されたEUT: | コンネクタ と 端末 | 保証: | 12ヶ月 |
| ハイライト: | IEC 62196-1 試験装置,10Rpm IEC 62196-1 試験装置,VE導体 IEC 62196-1 試験装置 |
||

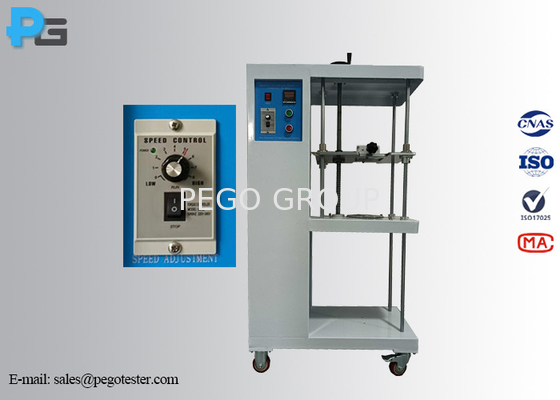

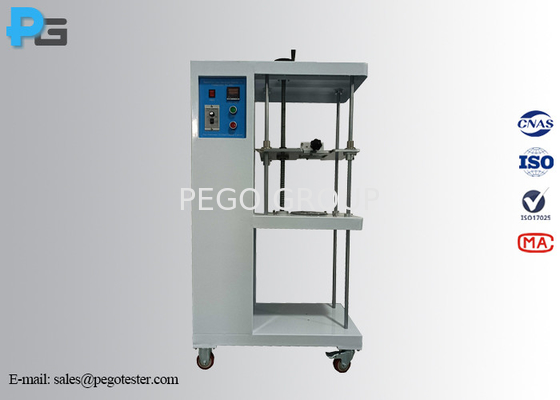

1電気電流電導の損傷を確認する装置の導入:
EV電導体の損傷を検査する装置は,IEC62196-1第13.3項第12図のIEC60884-1:2022第12項の試験要件を満たすために設計されている.2.5 と図13のIEC60669-1第12項2.5 と図9のIEC62052-31第6項9.7.3 (屈曲試験用) 装置は,ガイドレールの螺旋構造を採用し,ケース,質量,ブッシュなどで構成される. 試験の数は,設定された試験時間に達すると,使用前に事前に設定することができる.装置は自動的に停止し,アラームこの装置は,スクリュー・クラップまたはスクリュー・レス・クラップの端末が通常の使用で機械的ストレスを耐えられるかどうかを確認するために使用されます.螺栓式固定端末の設計と構造が,制御端末を固定する際に電導体を過度に損傷させないよう要求されているかどうかを判断する..
試験方法:
導管の端は,テーブル3に示されているように,アクセサリの下の高度Hに位置するプレートに適切なサイズでブッシングを通過します.ブッシングは水平平面に位置します.,中央線が75mm直径の円を描くように,横平面の固定装置の中心部と同心.その後,プレートは (10±2) r/minの速度で回転する.
固定装置の口とブッシングの上部表面の間の距離は,表3の高度から15mm以内である.ブッシングは,結合を防止するために潤滑されてもよい.隔離電導体の扭曲または回転表3に規定する質量が導体端から懸垂される.試験時間は15分である.
試験中に,導管は,固定装置から滑り出したり,固定装置の近くで割れることも許されない.
この試験中に,端末は,導電線をこれ以上使用できないように損傷させてはならない.
2電気自動車の電導体の損傷を検査する装置の仕様:
| モデル | PG-ADG | PG-ADG1 | PG-ADG2 |
| 制御モード | 電動制御 | ||
| 作業ステーション | 1 | ||
| 作業速度 | 10±2r/分 | ||
| ブッシュ回転直径 | 75mm | ||
| 試験時間 | 0-99min59s (テスト時間は事前に設定され,時間が終わると自動的に停止できます) | ||
| 構成量 | 0.3KG,0.4KG,0.7KG,0.9KG,1.4KG,2.0KG | 0.3KG0.4KG,0.7KG,0.9KG,1.4KG,2.0KG | 0.4KG,0.7KG,0.9KG,1.4KG,2.0KG,2.9KG,4.5KG,6.8KG,9.5KG |
| 試験高さ | 260mm,280mm | 260mm,280mm,300mm | 260mm, 280mm, 300mm, 320mm, 343mm オーケー,いいですか? |
| f ブッシングホールの直径 | 6.5ミリ,9.5ミリ | 6.5mm,9.5mm,13mm | 6.5mm,9.5mm,9.4mm,13.0mm,14.5mm,15.9mm |
| 高さ調整モード | 手動調節可能 | ||
| 試験可能な最大導体横断面 | ≤10.0mm2 | ≤25,0mm2 | ≤50.0mm2 |
| 寸法と重量 | L530mm*D500mm*H800mm/80kg | ||
| 労働力 | AC220±10%,50/60Hz | ||
| 労働条件 | 5-35°C (温度),30%~90%R.H. | ||
| 基準に適合する | IEC60884-1第12項2.5/図13
| IEC60669-1第12項2.5/図9 | IEC62052-31第6項9.7.3/図 H1 |
表 3 - 機械負荷試験における屈曲値
| 定数横断面 (mm2) | バッシング直径 (mm) | 高さa は | 質量 |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| 25.0 | 13.0 | 300 | 4.5 |
| 35.0 | 14.5 | 300 | 6.8 |
| 50.0 | 15.9 | 343 | 9.5 |
| 70.0 | 19.1 | 368 | 10.4 |
| 95.0 | 19.1 | 368 | 14.0 |
| 120.0 | 22.2 | 406 | 14.0 |
| 150.0 | 22.2 | 406 | 15.0 |
| 185.0 | 25.4 | 432 | 16.8 |
| 240.0 | 28.6 | 464 | 20.0 |
| 300.0 | 28.6 | 464 | 22.7 |
| 400.0 | 31.8 | 495 | 50.0 |
| 500.0 | 38.1 | 572 | 50.0 |
| 630.0 | 44.5 | 660 | 70.3 |
| 与えられた穴直径のブッシングが,縛り付けなしで導体を取り入れるのに十分でない場合,次なる最大の穴を持つブッシングを使用することができる. | |||
| a は高さの許容量 H:± 15mm | |||
