振り子ハンマー 機械的な衝撃試験装置

IK01 (0.14J) から IK11 (50J) 振り子ハンマー機械的衝撃試験装置 IEC62262

1. はじめに

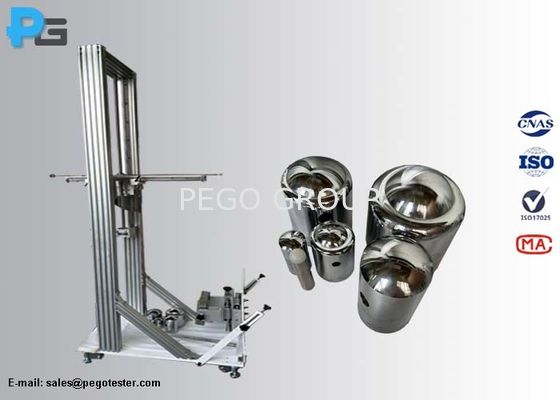

振り子ハンマー機械的衝撃試験装置は、IEC60068-2-75試験EhaおよびIEC62262の試験要件を満たすことができます。この装置は、打撃要素、スイングパイプ、および試験台で構成されています。IK07 (2J) から IK11 (50J) の打撃要素は鋼製で、IK01 から IK06 の試験用の打撃要素はポリアミド製です。スイングパイプに固定するための穴が打撃要素の中央にあり、等価質量は打撃要素の実際の質量と等しくありません。スイングパイプの長さは1000mmで、スイングパイプの質量は打撃要素の組み合わせ質量に合わせて構成されています。試験台はアルミニウム合金製で、底に4つの車輪があり、装置全体を自由に移動できます。落下高さはIK01からIK11の試験を行うために調整可能で、落下高さを示すダイヤルが装備されています。衝撃点の高さに合わせて移動高さをカスタマイズできます。振り子ハンマーは、衝撃点がオーバーハングのない垂直面に位置する場合に適用できます。IK01からIK06の試験は、プラグ、ソケット、取り付けボックス、グランド、カバー、スイッチ、その他の電気付属品の試験に適用されます。IK07からIK11の試験は、照明器具、EV充電器、家庭用電化製品の試験に適用されます。

2. パラメータ

スイングパイプ

1). 落下高さを知るには？

Pego：装置には落下高さを示すダイヤルが装備されています。スイングパイプを対応する高さまで引き上げ、解放します。

落下高さ

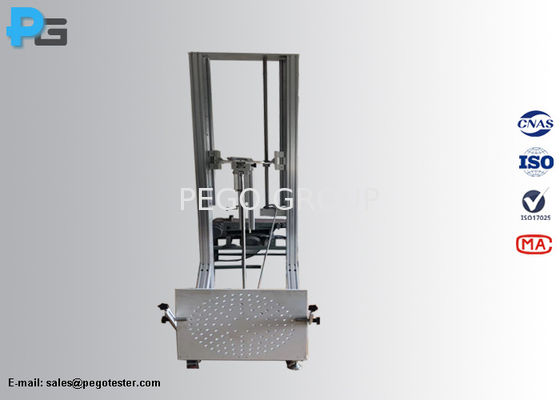

Pego：装置にはフラットな取り付け治具が装備されており、軽いサンプルを試験する場合は、取り付けプレートに配置できます。取り付けプレートにはM6ネジ穴が装備されているため、サンプルをプレートにしっかりと固定し、0〜90°傾けることができます。重いまたは体積の大きいサンプルを試験する場合は、地面に置くことができます。IK01からIK06の試験では、合板の取り付け治具がフラットな取り付け治具に取り付けられています。

3). 二次衝撃を回避するには？

Pego：最初の衝撃後、打撃要素を手でつかんで保持し、アームを避けて歪みを防ぎます。ユーザーは電子ブレーキ付きのデバイスを使用することもできますが、スイングアームが変形するリスクがあります。

4). インストールサービスは提供されますか？

Pego：装置はインストールサービスを必要とせず、装置全体として出荷します。
