商品の詳細:
お支払配送条件:
|
| スタンダード: | IEC62196-1第26項4 | 試験速度: | 60サイクル/分 |
|---|---|---|---|
| スイング角度: | 90° | ドライブモード: | サーボモーター |
| 労働力: | 220V/50Hz | 適用される: | EVプラグと車両コネクタ |
| 保証: | 12ヶ月 | 体重: | 20N,25N,50N,75N,100N またはカスタマイズすることができます |
| ハイライト: | 車両コネクタケーブル折りたたみ試験装置,折りたたみ試験ケーブル折りたたみ試験装置 |
||
1ケーブルの折りたたみ試験装置の導入
コード屈曲試験装置は,IEC62196-1第26.4項の図20と表14に従って設計されている.EVプラグと車両コネクタの非再接続可能なアクセサリーの機械的な負荷屈曲試験を行うために適用されます..
試験方法:
試料は装置の振動部位に固定され,移動の真ん中にケーブルに重荷が加わります.配件の定数電流に等しい電流が導体を通過する振動器具の間の電圧が定位電圧である場合,振動器具は垂直の両側で90° (45°) の角度で前後を移動します.折りたたみの数は20000で,折りたたみの速度は1分間に60試験終了後,この文書の意味での損傷は示されない.
構造:
装置は床スタンド構造を採用し,PLCとタッチスクリーンで制御されます.速度,試験時間,角度を事前に設定することができ,内蔵負荷があります.機械を簡単に移動させるために4つのローバーを装備.
2. ケーブル屈曲試験装置の仕様
| 制御システム | PLC+タッチスクリーン |
| ドライブモード | サーボモーター |
| 試験速度 | 60サイクル/分 |
| 角度表示 | 0-3600ステンレス鋼から作る |
| スイングアングル | 90° ±450垂直または任意の角度から両側から |
| テスト数 | 0~999999. 標準デフォルト: 20000サイクル |
| 負荷 | 200~250V/0~400A (調節可能) |
| 体重 | 20N,25N,50N,75N,100N またはカスタマイズすることができます |
| サンプルクランプ | メカニカル・クランプ |
| 労働力 | 220V/50Hz |
表 14 - 機械的な負荷の折りたたみの試験
| 定数電流 (A) | フォース (N) |
| 20まで含めて | 20 |
| 21歳から32歳まで | 25 |
| 33から70まで | 50 |
| 71から250まで | 75 |
| 251から400まで | 100 |
| 401から500まで | 120 |
| 501から600まで | 140 |
| 601から800まで | 180 |

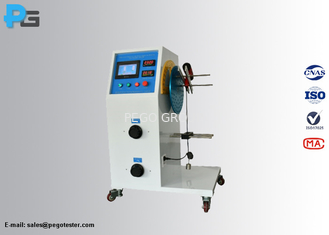

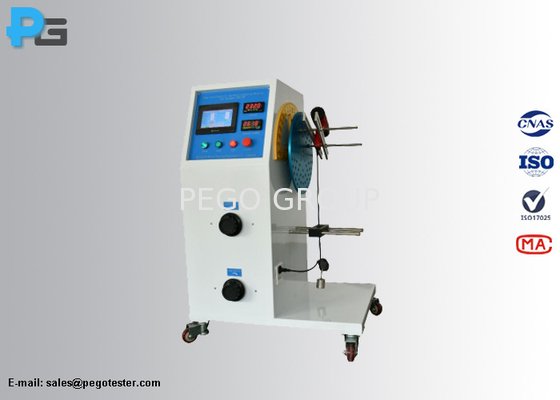

3ケーブルの曲げ式試験装置の写真
4よくある質問
1) コード屈曲試験装置は,校正証明書付きですか?
答: はい,校正証明書と共に配達されます.費用は追加です.
2 振動の角度は何でしょうか?
答え: 角度は0-360調整することができます0自由に (標準要求 900, ±450垂直または任意の角度から両側から).
3) 速度は?
答: 速度は0~60サイクル/分まで設定できます.
4) 送料にはどんなパッケージが使用されますか?
答え: 装置は木製のケースに詰め込まれます.
5) この商品を注文するにはどうすればいいですか?
回答: 問い合わせを送信してください. 営業マンが24時間以内に連絡します.
