| スタンダード: | IEC62196-1,IEC60112 | 表示モード: | ボタンの種類 |
|---|---|---|---|
| ドロップの高さ: | 35mm | 電極圧力: | 1.0±0.05N |
| 試験電圧: | 0~600V 調節可能 | 労働力: | AC 220V 50HZ またはカスタマイズすることができます |
| 保証: | 12ヶ月 | 使用: | CTIとPTI試験 |
| ハイライト: | ボタン型漏洩追跡試験装置,IEC62916-1 漏れ追跡試験装置,電気自動車の漏れ追跡試験装置 |
||
1漏れ追跡試験機器の導入
漏れ追跡試験装置は,IEC60112規格の要件に従って厳格に設計および製造され,IEC62196-1第28.4項および第29項に要求されている.6.追跡試験は,固体隔熱材料の表面に2mm*5mmプラチナ電極の間に一定の電圧を適用し,導電液 (0.1%NH) を落として4CL)with a specified droplet volume at a fixed height (35mm) for 30s to evaluate the leakage resistance of the surface of solid insulating materials under the combined action of electric field and humid or polluted media比較追跡指標 (CTI) と追跡抵抗指標 (PTI) を決定する.
2漏れ追跡試験機器の適用
漏れ追跡試験装置は,照明機器,低電圧家電,家電の研究,生産,品質検査部門に適用されます.機械機器また,隔熱材料やエンジニアリングプラスチックにも適しています.電気コネクタと補助部品産業.

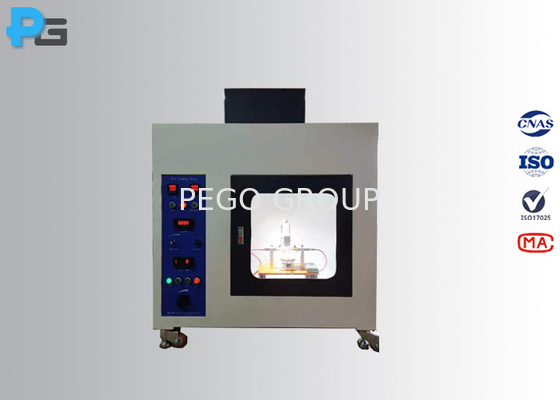

3漏れ追跡試験装置の構造
追跡指数試験装置はインターバル時間,ドロップ量,漏れ電流,テスト電圧は全て制御パネルで設定できます.作業室では,落下高度を計測ブロックで測定できる装置は,電磁弁のスイッチを時計の向きまたは時計の向きに反して調節することによって,落下量を制御する.試験装置は,内蔵された排気気体である.前面パネルは透明で,実験過程を簡単に観察できます..
4漏れ追跡試験機器のパラメータ
| 制御方法 | ボタン + メーター |
| 駅 | 1 |
| ドロップの高さ |
35mm±5mm |
| ドロップのインターアル |
30s±5s,50滴: 24.5分±2分 |
| 滴の大きさ |
20滴: 0.380g~0.480g,50滴: 0.997g~1.147g |
|
試験溶液 |
溶液A:0.1%NH4Cl,3.95±0.05Ωm,溶液B:1.98±0.05Ωm |
|
滴数 |
0~9999 (プリセット可能,記録可能,表示可能) |
|
試験風速 |
0.2m/s |
|
短回路の電流減少 |
1.0A±0.1A 減少 10% |
|
漏れ表示 |
0.50A±10% 2.00s±10% |
| 電極の材料 | ≥99%プラチナ |
| 電極の大きさ | 2mm±0.1mm) × (((5mm±0.1mm) × (((40mm±5mm),長さ≥12mm,刃の角: 30°±2° |
|
電極距離 |
4.0mm±0.1mm 角度: 60°±5° |
|
電極圧 |
1.00±0.05N |
|
電極電圧 |
100~600V |
|
安全な操作インターフェース |
ガラスの窓を開けると自動的にオフになります |
5梱包リスト漏れ追跡試験装置
| 違う 違う | 商品 | ユニット | Qty |
| 1 | テスト機 | セット | 1 |
| 2 | ブロックゲージ (4mm) | パーツ | 1 |
| 3 | ガラス製 | パーツ | 2 |
| 4 | トレー | パーツ | 1 |
| 5 | 35mmの高さ計 | パーツ | 1 |
| 6 | マイクロ電子スケール | パーツ | 1 |
| 7 | 電源コード | パーツ | 1 |
| 8 | ユーザーマニュアル | 分かった | 1 |

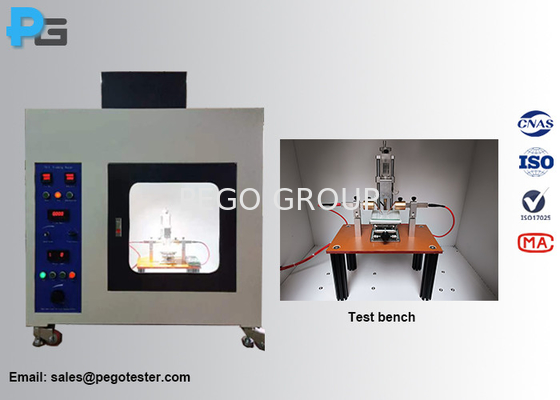

5テストベンチ漏れ追跡試験装置
