| 適用基準: | IEC62196-1,IEC60529,IEC60598 | IPコード: | IPX3とIPX4 |
|---|---|---|---|
| EUT: | 電気自動車のプラグと接続器 | ノズルの直径: | Φ0.4mm |
| ターンテーブル直径: | 800mm | 穴間間隔: | 50mm |
| 保証: | 12ヶ月 | パワー: | AC 220V/50HZ |
| ハイライト: | 電気自動車の防水試験機,IEC 62196-1 防水試験機,振動管の防水試験機 |
||
1振動管の防水試験装置の導入:
振動管の防水試験装置は,IEC60529図4第14項に従って設計されている.2.3と142.4標準IEC62196-1第20項で要求されています2噴霧 (IPX3) と水 (IPX4) のテストに対する保護を検証するために適用され,電動車,電気プラグとコレクター,電子機器,灯具,電動車,電動車,電動車,電動車,電動車,電動車,電動車,電動車,電動車,電動車,電動車,電動車,電動車,電動車,電動車,電動車電気部品自動車部品などIPX3とIPX4の防水試験装置は,振動チューブ (R200からR1600),ターンテーブル,水タンク,制御ユニット (タッチスクリーン+PLC),流量計,圧力計などで構成されています.振動管は,SUS304ステンレス鋼で作られています.
IPX3:振動管は,中心点の両側60°の弧に沿った噴射孔 (他の穴は遮断されている) を有し,総流量量は標準要求に応じて調整されます.試験対象の囲いは半円の中心に配置される.垂直の両側で120°,60°の角度でチューブを振動させ,1つの完全な振動 (2*120°) の時間は約4秒で試験時間は5分である.その後,水平方向に 90°で殻を回転5分間試験すると,スイングチューブの最大許容半径は1600mmである.
IPX4:振動管は半円の180°全体にスプレー穴があり,総流量度は標準要件に従って調整され,流量計で測定されます.管はほぼ360°の角度で振動させる垂直の両側で180°で,1つの完全な振動 (2*360°) の時間は約12秒である.試験時間は10分である.試験室の支柱は,水面のバフルになるのを避けるために穴を開けなければならない.; 各方向に最大にスイングチューブを回して,すべての方向にシェルがスプレーされるようにします.
2振動管の防水試験機の特徴:
● IPX3 と IPX4 の試験
● 装置 の 殻 と ターンテーブル は,不 腐る よう に SUS304# 不 腐る 鋼 で 製造 さ れ て い ます.
● 設置しやすくて安定した回転性のある 双柱構造を採用します.
● 調節 できる ストンドル を 装備 し て,機器 を 移動 する の に 容易 な もの に する.
● タンクは装置の下にあり,水面を水面浮遊ボールバルブで自動制御し,低水位による損傷から保護するために高または低水位でアラームを設置します.
● 振動式 管 駆動: パナソニック の サービ モーター を 採用 し,低 騒音 と 高 精度 の 特徴 を 備えています.
●ターンテーブル駆動:中国ブランドのステップモーターを採用し,タッチスクリーンで速度と角度を調整し,方向を自動制御することができます (サンプルがライブテストを行うのに適しています).
●電源の設定時間:電源オフ: 0-999分電源オン: 0-999分電源オフ: 0-999分
● コントロール コンポーネント: 7インチタッチスクリーン+パナソニック PLC
3振動チューブ防水試験機のパラメータ
| モデル | IPX34C | |||||||
| 管の半径 | R1600 | R1400 | R1200 | R1000 | R800 | R600 | R400 | R200 |
| 外部サイズ (L*W*H,m) | 4*3.2*2です8 | 36*3*26 | 32*2.4*24 | 2.85*2.02*2350 | 2.4*1.8*2 | 2*1.4*1です8 | / | / |
| 配送速度 (L/min) | 0~10 | 0~10 | 0~6 | 0~6 | 0~4 | 0~3 | / | / |
| ターンテーブル直径 (mm) | Φ1000 | Φ1000 | Φ800 | Φ800 | Φ600 | Φ600 | / | / |
| ターンテーブルの高さ (mm) | 1750~2350 年 | 1750~2350 年 | 1350~1950年 | 1300~1700 | 950〜1550 | 550~1000 | / | / |
| ノズルの開口 (mm) | 0.4 | |||||||
| 管の内径 | 15mm | |||||||
| 水タンク容量 | 30L | |||||||
| 管の角度 | 1200(IPX3) 3600(IPX4) またはユーザー定義 | |||||||
| 管の回転速度 | 2*120 の 4s02*360 の 12 秒0またはユーザー定義 | |||||||
| 管の材料 | SUS304ステンレス鋼 | |||||||
| ターンテーブルの回転速度 | 1~5r/min | |||||||
| ターンテーブルの最大負荷容量 | 50kg | |||||||
| ターンテーブル回転方法 | 前向きまたは前向きと逆向きの交替 | |||||||
| 保護 | 電気漏れ,水不足,短回路 | |||||||
| 労働力 | AC 220V/50Hz,1KW (ライブワイヤ + 中性ワイヤ + 保護接地ワイヤ) | |||||||
| 労働条件 | 5°C~35°C (温度), ≤85% (R.H.), 86kPa~106kPa (圧力) | |||||||
| アクセサリー | 水フィルター*1,試験針*100,3コアケーブル*1 (3m) | |||||||
| 水源 |
装置の設置現場で,水圧が0.2Mpa未満でない水源を設定し,4/8インチの水槽を設置する必要があります. 設備から2メートル以上離れている |
|||||||
| 敷地に関する要件 | 地面は平らで,排水は無障壁で,地面と壁は防水で,床の排水または排水溝が設定されています | |||||||
| 電源スイッチの要件 |
1) ユーザは,装置の設置現場で,対応する容量の漏れ防止空気スイッチを設定する必要があります.このスイッチは,機器の使用のために独立したものでなければならない. 2) ナイフスイッチや電源スイッチの使用は禁止されています 3) 漏れ防止空気スイッチは,機器から2メートル以上離れている |
|||||||
| 半径 (mm) | IPX3 | IPX4 | ||||
| 開いた穴の数 | 総水流量 | 開いた穴の数 | 総水流量 | |||
| L/分 | L/h | L/分 | L/h | |||
| 200 | 8 | 0.56 | 33.6 | 12 | 0.84 | 50.4 |
| 400 | 16 | 1.1 | 66 | 25 | 1.8 | 108 |
| 600 | 25 | 1.8 | 108 | 37 | 2.6 | 156 |
| 800 | 33 | 2.3 | 138 | 50 | 3.5 | 210 |
| 1000 | 41 | 2.9 | 174 | 62 | 4.3 | 258 |
| 1200 | 50 | 3.5 | 210 | 75 | 5.3 | 318 |
| 1400 | 58 | 4.1 | 246 | 87 | 6.1 | 366 |
| 1600 | 67 | 4.7 | 282 | 100 | 7.0 | 420 |

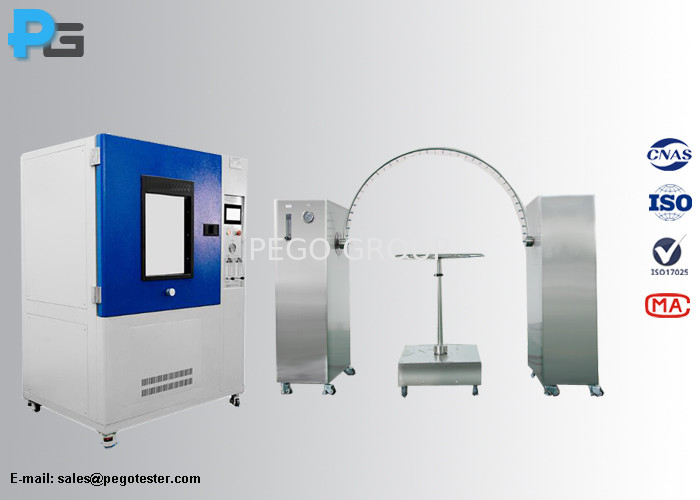

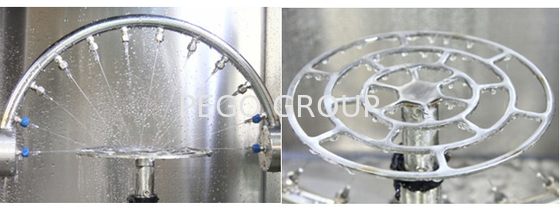

4振動チューブ防水試験機の写真
5. パッケージ 振動チューブ防水試験装置のリスト
| 1 | コラムボックス | 2 |
| 2 | スイングチューブ | 1 |
| 3 | ターンテーブル | 1 |
| 4 | 青い針 | 100 |
| 5 | ステンレス鋼のプラグ | 複数 |
| 6 | 0.35mm 針 | 1 |
| 7 | Oリングシール | 1 |
| 8 | アレン・ブレッシュ | 1 |
| 9 | スイングチューブ用スクリュー | 6 |
| 10 | アニロックスチューブ | 6m |
| 11 | 固定装置 | 4 |
| 12 | フィルター | 1 |
| 13 | フィルターキー | 1 |
