| 機体材料: | SUS304 ステンレス | 構成: | R200~R1600 振動チューブ,ターンテーブル,ダブルコンロン |
|---|---|---|---|
| 基準規格: | IEC60529,IEC61851,IEC62196-1 | コントローラー: | PLC+タッチスクリーン |
| インプット: | 220V/50Hz | 適用する: | EVのプラグ,EVのソケット,EVの電源装置 |
| ハイライト: | EV振動管の雨試験装置,R200 振動管の雨試験装置,R1600 振動管の雨試験装置 |
||
R200〜R1600 電気自動車およびそのアクセサリーの水浸入防止の封筒を検証するためのIPX3およびIPX4試験のための振動チューブ試験装置
1紹介:
R200からR1600の振動チューブ試験装置は,IEC60529第14項に従って設計されている.2.3と142.4 IPX3およびIPX4試験用.IPX4試験は,IEC61851第12項に従って,屋外用車両コネクタ,EVプラグ,EVソケット,EV電源設備のキャビネットおよびEVキャビネットに適用することができる.4.2およびIEC62196-1第20項2.

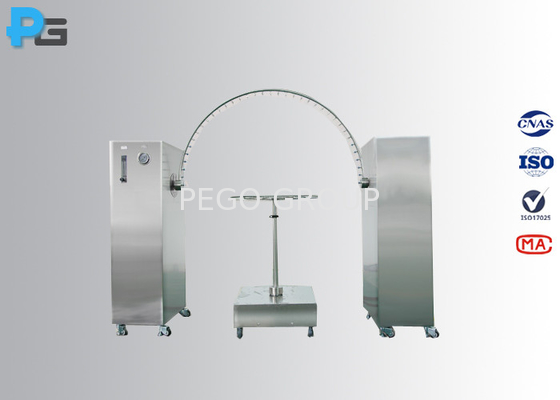

装置には振動管 (R200~R1600),ターンテーブル,ダブルクローム (水タンク,制御装置,流量計,気圧計,水フィルターなど) が組み込まれています.振動管は,様々なサンプルにフィットするように交換することができます.シャシの下部に4つのホールが配置され,簡単に動かせます.
IPX4試験では,振動チューブには半円の全180°にスプレー穴があり,標準要求に従って総流量が調整され,流量計で測定されます.管はほぼ360の角度で振動させる01800縦の両側で,そして1つの完全な振動の時間 (2*3600試験時間は10分です.
2特徴
● IPX3 と IPX4 の試験
● 装置 の 殻 と ターンテーブル は,不 腐る よう に SUS304# 不 腐る 鋼 で 製造 さ れ て い ます.
● 設置しやすくて安定した回転性のある 双柱構造を採用します.
● 調節 できる ストンドル を 装備 し て,機器 を 移動 する の に 容易 な もの に する.
● フィルタリング 方法: 標準 的 に 高精度 の フィルタ は,水道 水 の 汚れ を フィルタリング でき,フィルター 要素 は 定期的に 交換 でき ます.
●水タンクは,水面を自動制御するために水面を制御する装置に組み込まれています低水位による損傷から保護するために,高水位または低水位のアラーム.
● 振動式 管 駆動: パナソニック の サービ モーター を 採用 し,低 騒音 と 高 精度 の 特色 を 備える.
●ターンテーブル駆動:中国ブランドのステップモーターを採用し,タッチスクリーンで速度と角度を調整し,方向を自動制御できます (サンプルがライブテストを行うのに適しています).
●電源の設定時間:電源オフ: 0-999分電源オン: 0-999分電源オフ: 0-999分
● コントロール コンポーネント: 7インチタッチスクリーン+パナソニック PLC
● IPX3 と IPX4 の試験手順を事前に設定し,ユーザーは防水レベルを選択するだけで,機器は標準要件に従って試験を実行します.
3パラメーター
| モデル | IPX34C | |||||||
| 管の半径 | R1600, R1400, R1200, R1000, R800, R600, R400, R200 | |||||||
| 外部サイズ | 約 L4000mm*W3200mm*H2800mm | |||||||
| 配達率 | 0~10L/分 | |||||||
| ターンテーブル直径 | Φ1000mm, Φ800mm, Φ600mm | |||||||
| ターンテーブルの高さ | 1750~2350mm | |||||||
| ノズルの開口 | 0.4mm | |||||||
| 管の内径 | 15mm | |||||||
| 水タンク容量 | 30L | |||||||
| 管の角度 | 1200(IPX3) 3600(IPX4) またはユーザー定義 | |||||||
| 管の回転速度 | 2*120 の 4s02*360 の 12 秒0またはユーザー定義 | |||||||
| 管の材料 | SUS304ステンレス鋼 | |||||||
| ターンテーブルの回転速度 | 1~5r/min | |||||||
| ターンテーブルの最大負荷容量 | 50kg | |||||||
| ターンテーブル回転方法 | 前向きまたは前向きと逆向きの交替 | |||||||
| 保護 | 電気漏れ,水不足,短回路 | |||||||
| 労働力 | AC 220V/50Hz,1KW (ライブワイヤ + 中性ワイヤ + 保護接地ワイヤ) | |||||||
| 労働条件 | 5°C~35°C (温度), ≤85% (R.H.), 86kPa~106kPa (圧力) | |||||||
4よくある質問
1) 振動管の半径を選択できますか?
ペゴ: はい,ユーザは,望ましい振動チューブのみを購入できます. 機器は,サンプルを調整するために振動チューブの異なる半径で設定できます.
IPX3 と IPX4 のテストの振動チューブに違いはありますか?
レゴ: はい,標準要件に従って:IPX3試験では,振動管は中心点の両側60°の弧でスプレー穴を備えています.IPX4試験では,振動管は半円の180°全体にスプレー穴があるペゴが設計した振動チューブは,同じ振動チューブでIPX3とIPX4のテストを実行するために使用できます.IPX3のテストを行うとき,残りのノズルはブロックされます.
3) ターンテーブルの負荷容量をカスタマイズできますか?
50KG未満のサンプルを 持ち運ぶことができますが カスタマイズサービスをサポートします
4) どの よう な 水 を 用いる こと が でき ます か
ペゴ: 純水を事前に推奨します.これはノズルの詰まりのリスクを軽減します. しかし,実際は,最大で水道水を使用します.機器は2つの水フィルターを設定します.
5) 二重列の安定性は?
2つの柱の底には車輪が設置され 装置を自由に動かすことができます 装置を調整した後車輪と足のカップをロック平らな表面に機器を安定させる.
6) 水はリサイクルできるのか?
これはオープン型機器で 水はリサイクルできません室型機器選択肢として
7. 敷地内での設置サービスを提供しますか?
ペゴ:実際には,設備は現場の設置サービスを必要としません. 機器はほぼ全体として出荷されます. 商品を受け取ったときにユーザはシンプルなワイヤリング接続を行う必要があります.
保証期間は何ですか?そして,どのように我々は,販売後のサービスを取得することができますか?
ペゴ: 保証期間は,商品を受け取るユーザーから12ヶ月です. 95%の販売後の問題は,遠隔サービスによってエンジニアチームによって解決できます.顧客は,問題報告後,営業日の24時間以内に応答を得る私たちの経験では,ほとんどのトラブルは,エンジニアの指導で取り除けます. トラブルの一部は,部品の故障によって引き起こされます.ブランドのコンポーネントを使うからです保証期間中に新しいパーツを無料で充電します. 保証期間中に新しいパーツを充電します. 保証期間中に,新しいパーツを充電します.そしてまた,私たちの eigneerチームは,損傷したパーツを交換する方法を教えます.
