| 参照標準: | IEC62262,IEC60068-2-75,IEC61851-1 | 適用する: | 電気自動車の充電装置の外壁の機械的強度を検証する. |
|---|---|---|---|
| テスト IK レベル: | IK08,IK09,IK10,IK11 | 衝撃エネルギー: | 5J, 10J, 20J, 50J |
| 構成: | 衝突要素,導路,スイングパイプ,試験装置 | 保証: | 12ヶ月 |
| ハイライト: | IK11 ハンマー・インパクト試験装置,メカニカル強度 ハンマー衝撃試験装置,EVCS ハンマー・インパクト試験装置 |
||

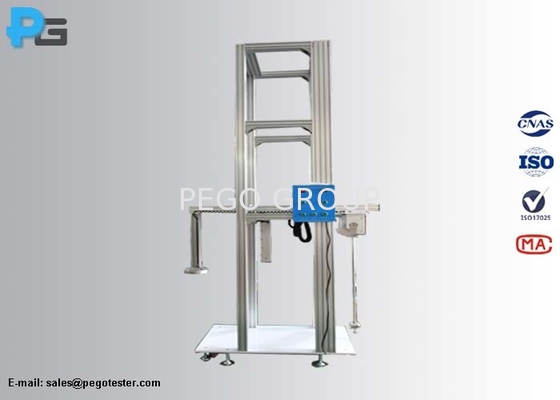

IK08〜IK11 EVCSの外壁の機械的強さを試験するための機械的衝撃試験装置
1紹介
機械的な衝撃試験装置は,IEC62262,IEC60068-2-75 テスト Eha と テスト Ehc に基づいて設計され,IEC61851-1 の試験要件を満たすことができる.標準要件に従って,電気自動車の電源装置の外壁は IK08以上の機械的な衝撃試験に耐えなければならない.この装置は垂直と振り子衝突テストの両方を実行できます つまり,EV供給機器の垂直表面と水平表面の両方が影響を受けます.
この装置は注目すべき要素振動パイプ,ガイドウェイ,試験装置. 振動パイプで動作する打撃要素は,IK08からIK11の振り子ハンマー衝突試験を実行できます.ストライクエレメントは,ガイドウェイと連携し,IC07からIC11の垂直ハンマー衝突試験を行います.テストリグはアルミ合金で 底に4つの車輪があり 装置全体が自由に動けるようにしています
2パラメータ
| スイングパイプ | 鋼管 (長さ1000mm,外径15.9mm,厚さ1.5mm) 2Jを超えるエネルギー |
| ガイドライン |
Φ40mm*471mm, Φ68mm*385mm, Φ89mm*337mm, Φ108mm*481.5mm, Φ133mm*587mm *ガイドウェイの高さ=落下高さ+ (ハマーで I+f) |
| リフティングストローク |
200-1500mm (水平方向) 200~2300mm (垂直方向) * 標本の高さに応じて持ち上げ高度をカスタマイズすることができます |
| ドロップモード |
ボタン制御と電磁気即座放出 (垂直衝突試験用) 手動制御 (振り子衝突試験用) |
| 衝撃ハンマー | IK08,IK09,IK10およびIK11の振り子および垂直衝突試験のための衝撃要素 (5J*2,10J*2,20J*2,50J*2) 材料:鋼 |
| 労働力 | 220V/50Hz |
| 注目 さ れる 要素 の 特徴 | ||||
| エネルギー/J |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| 相当質量±2%kg | 1.7 | 5 | 5 | 10 |
| 材料 | 鉄鋼 | |||
| R/mm | 25 | 50 | 50 | 50 |
| D/mm | 60 | 80 | 100 | 125 |
| f/mm | 10 | 20 | 20 | 25 |
| r/mm | 6 | - | 10 | 17 |
| 1 / mm | 依存する | |||
 |
||||
落下の高さ
| エネルギー (J) | 5 | 10 | 20 | 50 |
| 相当質量 (kg) | 1.7 | 5 | 5 | 10 |
| 転落の高さ mm±1% | 300 | 200 | 400 | 500 |
外部機械的衝撃に対する保護程度
| IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| 0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |
3よくある質問
1 で 2 は 何 です か
ペゴ:これは2in1機器で,垂直ハンマーテストと振り子ハンマーテストの両方を実行できます.同じ試験台を共有し,独立して動作します.
なぜ2つの要素が必要なのか?
ペゴ: 振り子衝突試験における衝撃要素の実際の質量は,垂直衝突試験における衝撃要素の実際の質量とは同じではないからです.垂直ハンマーの等価質量は,打撃要素の実際の質量に等しい.振り子ハンマーの等価質量は,打撃要素の実際の質量,スイングパイプとナッツの質量,などから構成されます. さらに,垂直ハンマーと振り子ハンマーの外観が違う下の画像を参照してください.
なぜ2対1の機器が必要なのか?
ペゴ: 2 in 1 装置は,垂直ハンマーと振り子ハンマーを1つの装置に組み合わせています.実際は,垂直ハンマーが水平面に使用されます.垂直表面に振り子ハンマーを使用. この2イン1機器で異なる表面に衝撃を与えるために試料を回す必要はありません.試料が回すには重すぎると,2イン1装置はより実用的です.
この装置は,環境への影響保護 と なり ます か
Pego:この機能はオプションで,ユーザは問い合わせ時にこの機能について言及することができます. ユーザは手動で二次衝撃を停止したり,二次衝撃を停止するために電気ブレーカーを設置したりできます.
5) 衝撃的な要素を解放するには?
電気磁気で垂直ハンマーを放ち 手動で振り子ハンマーを放ちます
