| 基準規格: | IEC62262,IEC60068-2-75 | 打撃要素の材料: | 鉄鋼 |
|---|---|---|---|
| リグの材料: | アルミ合金 | 衝撃エネルギー: | IK07 (2J), IK08 (5J), IK09 (10J), IK10 (20J), IK11 ((50J) |
| 放出モード: | 手動で解放する | 影響の角度: | 0~90度 |
| ハイライト: | 50J 振り子ハンマー,2Jから50Jの振り子ハンマー,IEC62262 振り子ハンマー |
||
2Jから50J 振り子ハンマー 機械的な衝撃試験装置 IEC62262
1紹介

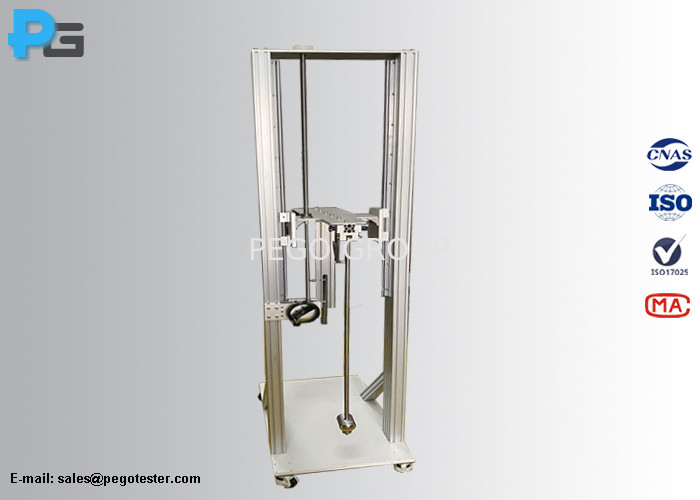

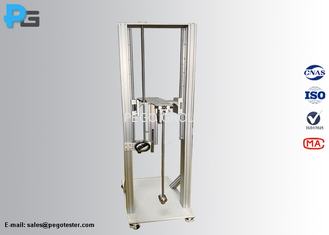

振り子ハンマーメカニカル衝撃試験装置は,IEC60068-2-75およびIEC62262の試験要件を満たすことができる.この装置は,打撃要素,スイングパイプおよび試験装置で構成されている.衝撃的な要素は鋼製です, そして t振動パイプで固定するための打撃要素の真ん中に穴があります. 相当の質量は,打撃要素の実際の質量に等しくありません.そしてスイングパイプの質量は,打撃要素の組み合わせ質量に応じて構成されています. 試験台はアルミ合金ででき,底に4つの車輪があり,装置全体が自由に移動できます. 落下高度は,IK07からIK11のテストを実行するために調整できます.装置は,落下高度を示すダイヤルで設定されます.. 移動高度は,異なる高度の衝撃点に合うようにカスタマイズすることができます.
振り子ハンマーは,衝撃点が垂直な表面に突っ込みがない場合に適用できます.
2パラメータ
| スイングパイプ |
鋼管1 (長さ1000mm,外径15.9mm,厚さ1.5mm) 2Jを超えるエネルギーに対して 鋼管2 (長さ1000mm,外径9.0mm,厚さ0.5mm) 2Jを超えないエネルギー |
| 衝撃の角度 | 0~900 |
| リフティングストローク | 200~1200mm |
| 衝撃ハンマー |

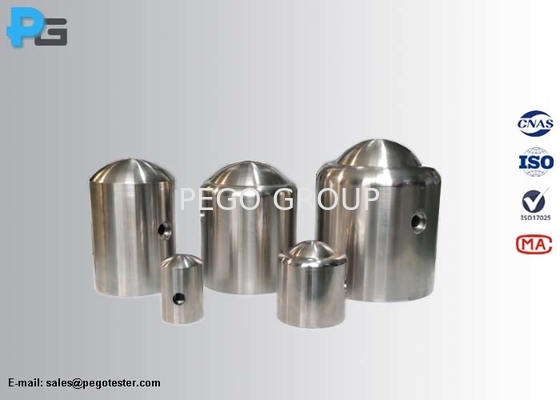

注目すべき要素: IK07試験に2J,IK08試験に5J,IK09試験に10J,IK10試験に20J,IK11試験に50J. 材料:鋼 |
| ハンマー等価質量 | ≤1J: 0.2KG, IK07: 0.5KG, IK08: 1.7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| ハンマー放出方法 | 手動で放出する |
| 固定装置 |
IK07〜IK10試験用のフラットマウントプレート,角度0~90°を調節可能で,M6スクリューホールを装備 |
3よくある質問
1) 落下高度をどうやって調べるか?
ペゴ: 装置は,落下高度を示すダイアを設定します. 振動パイプを対応する高度に引っ張って放出します.
| モデル (エネルギー) | 2J | 5J | 10J | 20J | 50J |
| 相当質量/kg | 0.5 | 1.7 | 5 | 5 | 10 |
| 落下の高さ±1%/mm | 400 | 300 | 200 | 400 | 500 |
2標本の位置はどうする?
レゴ: 装置は,フラットな固定装置で構成されています. 軽いサンプルをテストするために,彼らは固定プレートに置くことができます. そして固定プレートにはM6の螺旋穴が装備されています.試料が固定板にしっかり固定され,0-90°傾けられるように重量または体積のサンプルを検査するには,それらを地面に置くことができます.
3) 副効果を回避するには?
ペゴ:最初の衝撃後,ハンマーを握りしめ,歪みを防ぐために腕を避けながら,打撃要素を手で握る.電子ブレーキを搭載した装置も使用できます振動腕が変形する危険があります
4) 設置サービスを提供しますか?
ペゴ: 設備は設置サービスを必要としません. 私たちは機器を全体として出荷します.
