商品の詳細:
お支払配送条件:
|
| 基準規格: | IEC62262,IEC60068-2-75 | リグの材料: | アルミ合金 |
|---|---|---|---|
| 衝撃エネルギー: | 0.14Jから50J | テスト IK レベル: | IK01 から IK11 |
| 放出モード: | 手動で解放する | 影響の角度: | 0~90度 |
| ハイライト: | 振り子ハンマー衝突試験装置,IK01 から IK11 の衝撃試験装置,メカニカル・インパクト試験装置 |
||

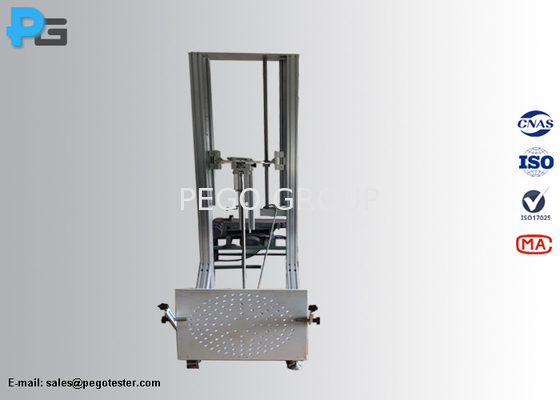

IK01 (0.14J) から IK11 (50J) 振り子ハンマー メカニカルインパクト試験装置 IEC62262
1紹介

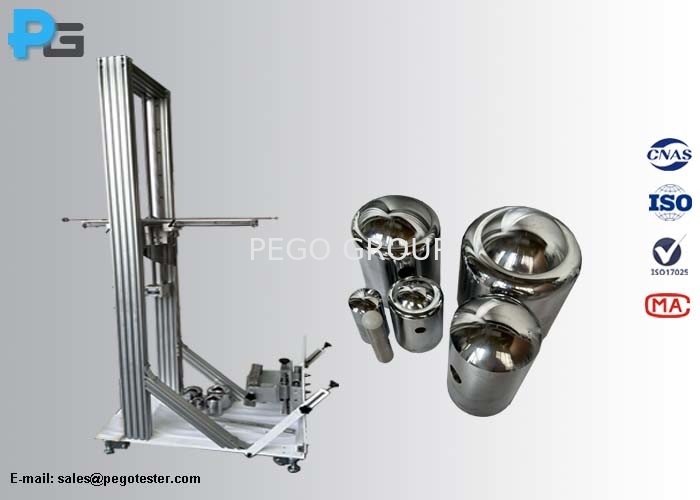

振り子ハンマー機械的な衝撃試験装置は,IEC60068-2-75試験EhaとIEC62262の試験要件を満たすことができる.この装置は,打撃要素,スイングパイプおよび試験装置で構成されている.IK07 (2J) から IK11 (50J) までの打撃要素は鋼製です, IK01 から IK06 までの試験の衝撃要素はポリミードででき,t振動パイプで固定するための打撃要素の真ん中に穴があります. 相当の質量は,打撃要素の実際の質量に等しくありません.そしてスイングパイプの質量は,打撃要素の組み合わせ質量に応じて構成されています試験台はアルミ合金ででき,底に4つの車輪があり,装置全体が自由に動きます. 落下高度は,IK01からIK11のテストを実行するために調整できます.装置は,落下高度を示すダイヤルで設定されます.. 移動高度は,異なる高度の衝撃点に合うようにカスタマイズすることができます.
振り子ハンマーは,衝撃点が上下垂直の表面に並ぶ場合でも適用できます. IK01からIK06の試験は,試験プラグ,ソケット,マウントボルクス,腺,カバーIK07〜IK11試験は,照明器具,EV充電器,家電の試験に適用されます.
2パラメータ
| スイングパイプ |
鋼管1 (長さ1000mm,外径15.9mm,厚さ1.5mm) 2Jを超えるエネルギーに対して 鋼管2 (長さ1000mm,外径9.0mm,厚さ0.5mm) 2Jを超えないエネルギー |
| 衝撃の角度 | 0~900 |
| リフティングストローク | 200~1200mm |
| 衝撃ハンマー |
ナイロン製の IK01 から IK06 の試験では ≤1J 2J IK07試験,5J IK08試験,10J IK09試験,20J IK10試験 鋼製 |
| ハンマー等価質量 | ≤1J: 0.2KG, IK07: 0.5KG, IK08: 1.7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| ハンマー放出方法 | 手動で放出する |
| 固定装置 |
1) IEC60068-2-75図Dに従って設計された.3IK01 から IK06 の試験に適用される
2) IK07からIK10試験用のフラットマウントプレート,角度0~90°を調節可能で,M6のスクリューホールを備えています |
3よくある質問
1) 落下高度をどうやって調べるか?
ペゴ: 装置は,落下高度を示すダイアを設定します. 振動パイプを対応する高度に引っ張って放出します.
| 落ち高さ | |||||||||||||||
| エネルギー/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| 相当質量/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | ゼロだ25 | 0.5 | 1.7 | 5 | 5 | 10 |
| 落下高度±1%mm | 56 | (100) | 80 | (150名) | 140 | (200 件) | (250) について | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
2標本の位置はどうする?
レゴ: 装置は,フラットな固定装置で構成されています. 軽いサンプルをテストするために,彼らは固定プレートに置くことができます. そして固定プレートにはM6の螺旋穴が装備されています.試料が固定板にしっかり固定され,0-90°傾けられるように. 重量または体積のサンプルを試験するには,それらを地面に置くことができます. IK01からIK06の試験では,プラークボードの固定装置は,平らな固定装置に設置されます.
3) 副効果を回避するには?
ペゴ:最初の衝撃後,ハンマーを握りしめ,歪みを防ぐために腕を避けながら,打撃要素を手で握る.電子ブレーキを搭載した装置も使用できます振動腕が変形する危険があります
4) 設置サービスを提供しますか?
ペゴ: 設備は設置サービスを必要としません. 私たちは機器を全体として出荷します.
