商品の詳細:
お支払配送条件:
|
| 参照標準: | ISO16750-4 第5項4.2 及び第5項4.3VW80000 | 機体材料: | SUS316# |
|---|---|---|---|
| 熱気温: | NT1 温室効果ガス | 水温: | 0℃~+4℃ |
| 試験液体: | 離子化水+3% アリゾナ微塵,または離子化水または+5% Nacl | テストの目的: | 熱いシステム/コンポーネントに冷たい水が噴出するシミュレーション |
| 労働力: | 380V/50Hz （3段階5本のワイヤー） | 輸送: | 海で |
| ハイライト: | 部品 氷水ショック試験室,ISO 16750-4 水ショック試験室 |
||

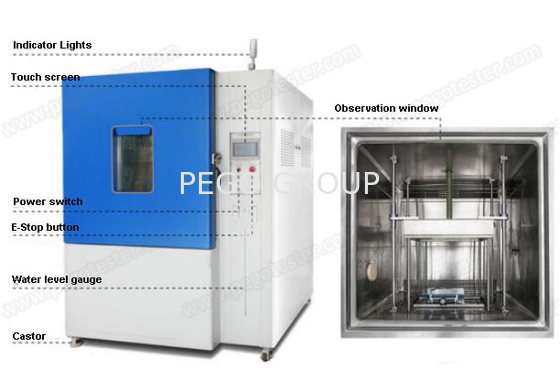

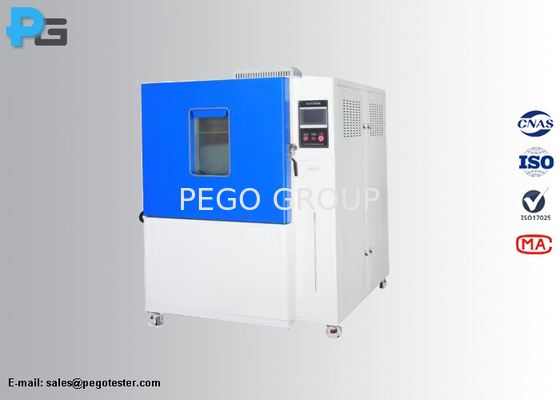

ISO 16750-4 道路車両のシステムまたは部品の試験用氷水ショック試験室
1紹介
氷水ショック試験室は,以下の試験要件を満たすために設計されています.ISO16750-4 第5項4.2 及び第5項4.3装置は,スプラッシュ水試験と浸水試験を別々に実行できます.スプラッシュ水試験のために,DUTは加熱室に置かれます (RT +10°C~150°C),1時間 (またはDUTの温度安定が達成されるまで) Tmaxで熱します熱水タンク (冷水タンク) は,浸水試験を行うとき,加熱室の下にあります.熱室でDUTをTmaxで1時間 (またはDUTの温度安定が達成されるまで) 操作する.装置がまだ動作している状態で,冷たい水タンクに5分浸し,深さは≥10mmとする.
氷水ショック試験は,冷たい水によって引き起こされる熱ショックをシミュレートするためであり,車両の噴水領域の製品に適用される.目的は,冷たい水が熱いシステムやコンポーネントの上に噴出することをシミュレートすることです冬の湿った道路で運転するときに起こる可能性があります. 障害モードは,異なる温度膨張係数によって引き起こされる材料の機械的な裂け目またはシール障害です.噴水試験と浸水試験は,氷水ショック試験を実行するための2つの代替方法です..
2特徴
● 氷水の噴水試験と浸水試験
● 室内 壁 は 防腐 を 確保 する ため,SUS316# 不 鋼 で 作 られ て いる.
● 熱隔熱 材料: 高密度 ガラス 繊維 綿 で 熱隔熱 性能 を 確保 し,室内 の 均衡 し た 安定 し た 温度 を 維持 する.
● 透明な観察窓 (多層の空っぽの冷却ガラス) と LED 照明をドアに設置し,内部試験状況を観察するのに便利です
● 試験穴 (直径100mm) は装置の左側に設置され,外部電源線または信号線に試験用となります.
●制御部品: 7インチタッチスクリーン+PLC.電気部品はLS,オムロンなどによって製造されています.電気ボードの配置が合理的であるワイヤリングがしっかりしていて 標識が明瞭です
● 設備の冷却システムは底部に設置されています.冷却効果と信頼性を確保するために,圧縮機はフランスのタイカンブランドを採用しています.凝縮方法は空気冷却環境に優しい冷却剤 R404R が使われていますシステムパイプライン全体が冷却システムの長期間にわたって安定して動作することを確認するために圧縮 48H漏れテストを通過しました. 熱交換器は,塩水の腐食を防止するために,SUS316#ステンレス鋼で作られています.
● 氷水 の 噴水 試験: 試験 室 の 右 側 に 噴水 管 が 固定 さ れ,噴水 距離 は 試料 を 動かす こと に よっ て 調整 さ れる
● スロットジェットはSUS316で,ISO16750-4図4に準拠して設計されています.
● 浸水試験: 浸水試験は,氷水の噴水試験と同時に行われません.シリンダーはチェーンを上下へと動かせます.試験室から直接浸水タンクに転送できます浸水時間は1~5分,サイクル数は1~999回,水タンク内の温度回復時間は30分と設定できます.
●この装置は,パイプラインと内部の箱を自動的に清掃する機能があります.
3パラメーター
| 熱室の寸法 | L1000mm*D1000mm*H1000mm |
| 総寸法 | L1600mm*D1950mm*H2300mm |
| 吊りバスケットの寸法 | L500mm*D500mm*H500mm |
| 浸水タンクの寸法 | L600mm*D600mm*H600mm |
| 吊りバスケットの負荷容量 | 50kg |
| 浸水タンクの容量 | 約200L |
| スプラッシュ試験パラメータ: | |
| 噴霧ノズル | スロットジェット*1 (清掃のために取り外せる) |
| ノズルの位置 | 内部室の右側 |
| 試験中の装置との距離 | (325±25) mm (口で調整する) |
| 温度範囲 (加熱室) | NT1 温室効果ガス |
| 熱量 | NT2 温室温室温室 |
| 噴水水温 | 0°C~+4°C |
| 冷却速度 | +25°C~2°C≤ 60分 |
| 水流量 | (3~4) L/3s |
| 試験液体 | 離子化された水または+3%のアリゾナ粉塵 (使用者は粉塵を準備する) |
| サイクル毎の注射時間 (30分) | 3秒間隔時間:29分57秒 (タッチスクリーン設定) |
| サイクルの数 (スプラッシュテスト) | 100 (タッチスクリーン設定) |
| 浸水試験パラメータ: | |
| 試験液体 | 離子化水 +5% NaCl が加えられる |
| 水温は | 0°C~+4°C |
| 吊りバスケットの上げ速度 (移行期間) | ≤20S |
| 浸水時間 | 1~99分 (調整可能) |
| サイクル数 (浸水試験) | 1-99 (調整可能) |
| 浸水タンクの水温均一性 | ±0.5°C |
| 水温冷却方法 | パイプライン循環水冷却 |
| 粉末の混合方法 | パイプライン循環水の混合 |
| 標本表 | 持ち上げられる |
| 労働力 | 380V/50Hz (3相4線+保護地面) |
4よくある質問
1) 装置を設置する必要があるか?
ペゴ: いや,機器は全体として送られるので,機器を受け取った時に直接テストを実行できます.
2) 機器が腐る?
ペゴ: ありません. 室のシェルと浸水タンクは SUS316#ステンレス製で,SUS304ステンレスと比較すると,材料SUS316は腐食耐性があります.
3) 保証期間は何ですか?そして,どのように我々は,販売後のサービスを取得することができますか?
ペゴ: 保証期間は,商品を受け取るユーザーから12ヶ月です. 95%の販売後の問題は,遠隔サービスによってエンジニアチームによって解決できます.顧客は,問題報告後,営業日の24時間以内に応答を得る私たちの経験では,ほとんどのトラブルは,エンジニアの指導で取り除けます. トラブルの一部は,部品の故障によって引き起こされます.ブランドのコンポーネントを使うからです保証期間中に新しいパーツを無料で充電します. 保証期間中に新しいパーツを充電します. 保証期間中に,新しいパーツを充電します.そしてまた,私たちの eigneerチームは,損傷したパーツを交換する方法を教えます.
