商品の詳細:
お支払配送条件:
|
| 標準: | iec60320-1 | 適用する: | 装置のコップラー試験 |
|---|---|---|---|
| 電源: | 220V,50Hz | 熱気温: | R.T~180°C |
| マルチピンの計量器: | コンネクタ / 装置の出口の標準シートに応じてカスタマイズすることができます | シングルピンの計量器: | コンネクタ / 装置の出口の標準シートに応じてカスタマイズすることができます |
| 試験時間: | Settable | 保証: | 12ヶ月 |
| ハイライト: | 装置の結合器具の力試験装置,最小引力試験装置,最大引力試験装置 |
||

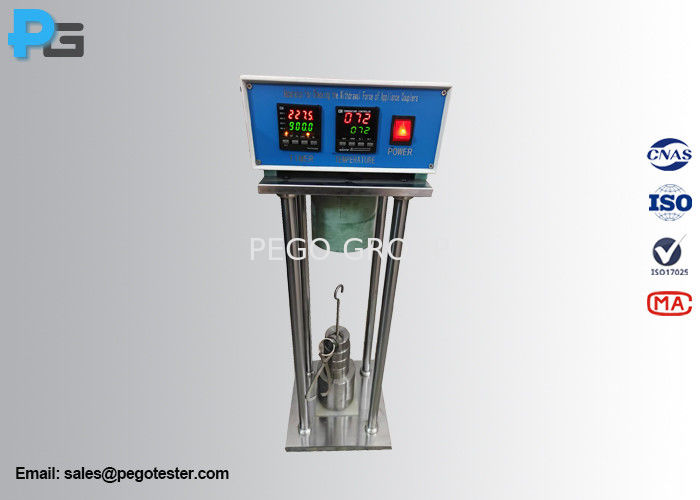

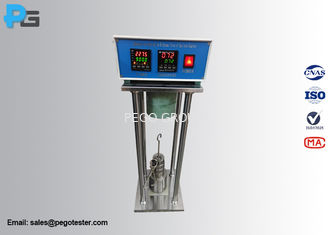

について装置の結合器の引き寄せ力試験装置IEC60320-1図3と図4および第16項に従って設計され,コネクタ/装置の出口の最大および最小引き込み力を検証する.試験ピン計を各コネクタ/装置の個別出口に挿入することで最小引き寄せ力を確認する.装置は,制御キャビネット,マウントプレート,加熱装置,電器の入口/プラグコネクタ,マスのフック,補給質量および主要質量からなる.装置のフレームの高さは550mmです2つの柱の軸間の距離は150mmです.電器の入口/プラグ接続器の計測器は,0.8mmを超えない硬化鋼で作られています.
最大引力:規格で指定された最大引力 (主要重量,補足重量,フック,装置の入口/プラグのコネクタ)接続器/電器の出口は電器の入口/プラグの接続器に留まりません.
* 熱い状態や非常に熱い状態の装置のカップラーを試験するために温度が指定されたとき,加熱機能をオンにし,最大抽出力試験を開始する..
最小引き寄せ力: 手持ちの試料 and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, 計測器は3秒以内に接触装置から落ちない.
| 多ピン計 (最大引力試験用) | 接続器/装置の出口の標準シートに従って | ||||||||||||
| シングルピン・ゲーバー (最小引力試験用) | 接続器/装置の出口の標準シートに従って | ||||||||||||
| 暖房温度 | R.T~180°C (事前設定可能) | ||||||||||||
| 質量構成 (最大引力) |
45N*1 5N*1 4N*1, 6N*1
|
||||||||||||
| 質量構成 (最小引力) |
1.5N*1, 2N*1 注記: 単一のピンの質量は,対応する質量に算出されます. |
||||||||||||
| 労働力 | AC220V±10%/50-60Hz | ||||||||||||
| 労働条件 | 温度: 5~35°C,R.H: 30%~90% | ||||||||||||
| 寸法と重量 | W400mm*D300mm*H800mmm/40KG | ||||||||||||
表 5 最大及び最小撤収力
| 接続器/装置の出口の種類 | 引力 (N) | |
|
マルチピンの計測器 最大 |
シングルピンの計測器 最低値 |
|
| 0.2A,2.5A,6Aと10A | 50 | 1.5 |
| 16A | 60 | 2 |

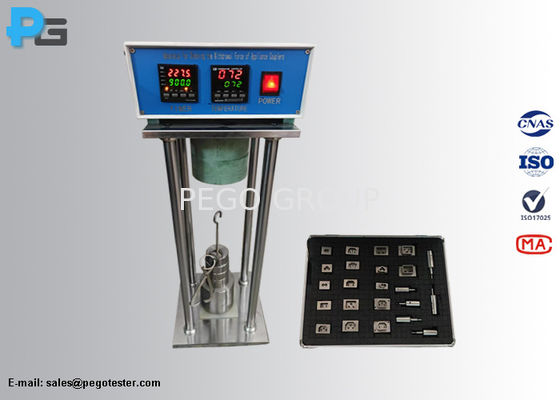

引き寄せ力試験装置は,フレーム,制御キャビネット,固定プレート,加熱装置,装置の入口/プラグコネクタ (最大多ピン計量および単一計量),クランプから構成される.補足量と主要量フレームは鉄鋼で 補給質量も And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristic装置の入口/プラグコネクタ (マルチピン計) とシングルピン計は,標準シートに従ってカスタマイズすることができます.接続器/装置の出口
