商品の詳細:
お支払配送条件:
|
| 標準: | IEC60320-3 | 材料: | S16鋼 |
|---|---|---|---|
| 適用する: | 装置のコップラー試験 | 保証: | 12ヶ月 |
| テストモード: | 手帳 | タイプ: | 試験装置 |
| ハイライト: | 高精度装置コップラー計,S16 鉄器具のコップラー・ゲージャー,IEC60320-3 機器のコップラー計 |
||

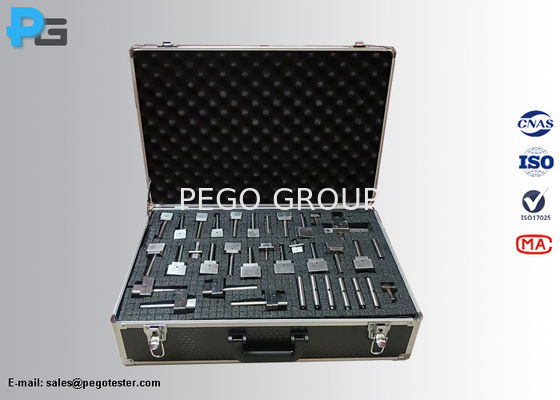

について装置のコップラーを移動し,移動しないゲージ厳格に EN60320-3:2014 図2から図31に準拠して設計され,家庭用および類似の一般用途の家電器のコップラー (C1~C24,F,H,J,L) の試験を行う.計測器の適切な標準表に記載されているように,計測器を力強く使用し,挿入の適合性試験を行う.計測器とピンは硬化鋼で出来ています
| スタンダード | 図番号と計測器名 | 試験目的 |
| IEC60320-3 | 図2 - 標準表C1への接続装置のゴー・ガイジ | C1コネクタが計測器に完全に挿入できるかどうかを確認するために,60Nを超えない力 |
| IEC60320-3 | 図3 - 標準表C5へのコネクタ用のゴー・ガイジ | C5コネクタが計測器に完全に挿入できるかどうかを確認する. |
| IEC60320-3 | 図4 - 標準表C7へのコネクタ用のゴー・ガイジ | C7コネクタが計測器に完全に挿入できるかどうかを確認する. |
| IEC60320-3 | 図5 - 標準表C7への横入りコネクタのゴーゲープ | 接続器 C7 が計測器に完全に挿入できるかどうかを確認するために,60N を超えない力 |
| IEC60320-3 | 図6 - 標準シートC1へのコネクタのための非標準計量 | C1コネクタが計測器に 60N を超えない力で挿入できないかどうかを確認する. |
| IEC60320-3 | 図7 - C1,C5およびC7標準シートへの接続装置の非標準計量 | C1,C5,C7のコネクタが,60Nを超えない力で計測器に挿入できないかどうかを確認する. |
| IEC60320-3 | 図8 - 標準シートC1とC7へのコネクタ用の不動の計量 | C1 と C7 のコネクタが 60N を超えない力で計測器に挿入できないかどうかを確認する. |
| IEC60320-3 | 図9 - 標準シートC7への接続器の前部の変形に対する耐性をチェックするための刃 | 標準シートC7に従ってII級機器用の2.5Aコネクタには,十分な変形耐性がある.ブレードは適合性試験に使用される. |
| IEC60320-3 | 図10 - 標準表C8,C8AおよびC8Bへの装置入口の不動計 | 計測器が 30n の力で C8,C8A,C8B の電源入口の縁間に挿入された場合,計測器は入口の下部に触れない. |
| IEC60320-3 | 図11 - 標準表C9へのコネクタ用のゴー・ガイジ | 接続器C9が計測器に完全に挿入できるかどうかを確認するために,60Nを超えない力 |
| IEC60320-3 | 図12 - 標準表C9へのコネクタに対する非標準計量 | C9コネクタが60Nを超えない力で計量器に挿入できないかどうかを確認する. |
| IEC60320-3 | 図 13 - 標準シートC10への装置の入口のゴーゲープ | 計測器が装置の入口C10に完全に挿入できるかどうかを確認するために,60Nを超えない力 |
| IEC60320-3 | 図14 - 標準表C13への接続装置のゴー・ガイジ | C13コネクタが60Nを超えない力で計測器に完全に挿入できるかどうかを確認する. |
| IEC60320-3 | 図15 - 標準シートC13とC17へのコネクタのための非標準計量 | C13とC17のコネクタが60Nを超えない力で計測器に挿入できないかどうかを確認する. |
| IEC60320-3 | 図16 - 標準表C14,C16およびC18への装置の入口のゴーゲープ | 計測器が電源の入口C14,C16およびC18に完全に挿入できるかどうかを確認する. |
| IEC60320-3 | 図17 - 標準表C15へのコネクタ用のゴー・ガイジ | C15コネクタが60Nを超えない力で計測器に完全に挿入できるかどうかを確認する. |
| IEC60320-3 | 図18 - 標準表C17への接続器のゴー・ガイジ | C17のコネクタが60Nを超えない力で計測器に完全に挿入できるかどうかを確認する. |
| IEC60320-3 | 図19 - 標準表C19への接続装置のゴー・ガイジ | C19のコネクタが60Nを超えない力で計測器に完全に挿入できるかどうかを確認する. |
| IEC60320-3 | 図20 - 標準表C20とC24への装置の入口のゴーゲープ | 計測器が装置の入口C20とC24に完全に挿入できるかどうかを確認するために,力60Nを超えない. |
| IEC60320-3 | 図21 - 標準表C21へのコネクタ用のゴーゲープ | C21コネクタが60Nを超えない力で計測器に完全に挿入できるかどうかを確認する. |
| IEC60320-3 | 図22 - 標準表C22への装置入口のゴーゲープ | 計測器が電源の入口C22に完全に挿入できるかどうかを確認する |
| IEC60320-3 | 図23 - 標準表C23へのコネクタ用のゴー・ガイジ | 計測器が電源の入口C23に完全に挿入できるかどうかを確認するために,力60Nを超えない |
| IEC60320-3 | 図24 - C13,C15およびC17標準シートへのコネクタのための非標準計量 | C13,C15およびC7のコネクタが,60Nを超えない力で計測器に挿入できないかどうかを確認する. |
| IEC60320-3 | 図25 - 標準表C15Aへのコネクタ用のゴーゲープ | C15Aコネクタが60Nを超えない力で計測器に完全に挿入できるかどうかを確認する. |
| IEC60320-3 | 図26 - 標準表C16Aへの装置入口の移動計 | C16Aコネクタが60Nを超えない力で計測器に完全に挿入できるかどうかを確認する. |
| IEC60320-3 | 図27 - 標準表 F に電器の出口の計量器を移動する | 計測器が装置の入口Fに完全に挿入できるかどうかを確認するために,60Nを超えない力 |
| IEC60320-3 | 図 28 - 標準表 H に 電子機器の出出口の計測器 を 変更する | 計測器が装置の入口Hに完全に挿入できるかどうかを確認するために,60Nを超えない力 |
| IEC60320-3 | 図29 - 標準表Jに電器の出口の計量器を移動する | 計測器が装置の入口Jに完全に挿入できるかどうかを確認するために,60Nを超えない力 |
| IEC60320-3 | 図 30 - 標準表 L に電器の出口の計量器を移動する | 計測器が装置の入口Lに完全に挿入できるかどうかを確認するために,最大で60Nの力 |
| IEC60320-3 | 図31 - 最初の接触点 (0.2A) のチェックポイントの計測器 | 適切な計測器は,接続器の各ソケットコンタクトの入口孔に5Nを超えない力で施さなければならない.計測器が完全に挿入されたとき,計測器の長ピン (接触計) は接触し,短ピン (接触計なし) は接触しない.. |
| 図31 - 最初の接触点 (2.5A) の計測器 | ||
| 図31 - 最初の接触点 (6A) のチェックポイントの計測器 | ||
| 図31 - 最初の接触点 (10A) のチェックポイントの計測器 | ||
| 図31 - 最初の接触点 (16A-E) のチェックポイントの計測器 | ||
| 図31 - 最初の接触点 (16A-L) のチェックポイントの計測器 |
1) 装置のカップラーが行くと行かないゲージのための第三のラボの校正証明書を提供できますか?
答:はい,ISO17025で認可された第三の検査室の校正証明書で提供できますが,費用は追加されます.
2) 計測器の材質は?
S16 耐腐蝕鏡鋼で作られています.
3) 送料にはどのパッケージが使用されますか?

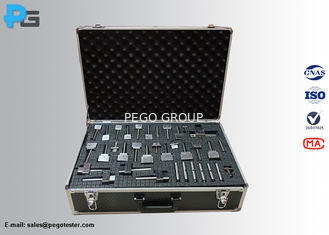

答え: 装置は,スポンジ保護付きの銀のアルミ箱に詰められます.
4) この装置の保証額は?
保証期間内,私たちはあなたの交換のための無料のスペアパーツを提供します.保証期間外アクセサリーのコストだけ
