商品の詳細:
お支払配送条件:
|
| 標準: | IEC61000-4-4 | 出力電圧: | 5KV |
|---|---|---|---|
| CDN: | 380V/16A、380V/30A | 保証: | 12ヶ月 |
| 制御システム: | 支払いを受け取ってから5〜10営業日 | 出荷: | 速達で |
| 作動力: | AC220±10％、50/60Hz、300W | 寸法: | 470mm(W)×215mm(H)×500mm(D) |

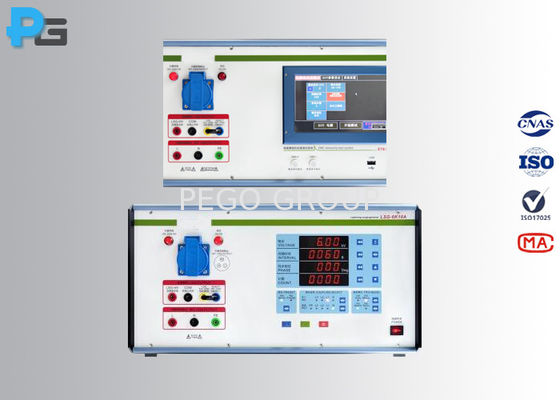

EFT-5Kシリーズの電気高速トランジエンス発電機は,IEC61000-4-4規格に従って電磁互換性 (EMC) 準拠試験のために設計された精密機器である.この強力なテスト機は 5KV までの急速な瞬時爆発パルスを提供します産業用制御システム,家電,医療機器の免疫評価に適しているため,自動車用電子機器部品も
16Aまたは30Aの容量を持つ統合された3相5ワイヤのカップリング・デカップリングネットワーク (CDN) は,3相電力システムにおける現実世界の電気障害の正確なシミュレーションを保証します.
| パラメータ | 仕様 |
|---|---|
| モデル | EFT-5K16 / EFT-5K30 |
| オープン・サーキット出力電圧 | 0.25〜5kV ±5% |
| 50Ω 負荷出力電圧 | 0.125-2.5kV ±5% |
| パルス波形 | 5/50ns (50Ω/1000Ω負荷) |
| 昇る時間 | 5ns ±30% (50Ω負荷) |
| 阻力 | 50Ω ±20% |
| 出力偏性 | 負/正 |
| 繰り返す頻度 | 0.1-1200.0kHz ±10% |
| 爆発 期間 | 15ms@2.5/5kHz,750μs@100kHz,250μs@300kHz |
| 爆発期 | 100~999ms (調節可能) |
| 接続ネットワーク | 3相 380V/16A または 30A 50/60Hz |
| カップリングコンデンサー | 33nF ±10% |
| 電力 需要 | AC220±10%,50/60Hz,300W |
| サイズ | 470 (W) × 215 (H) × 500 (D) mm |
| 体重 | 約25kg |
輸入された高功率非誘導電阻は,IEC61000-4-4の要件を満たす正確なテスト信号を提供して,変形のない安定したパルス波形を保証します.この 精度 は 重要 で ある の は,波 形 が 歪め られ て 誤り の 検査 結果 に 繋がる ため です.製品の再設計やコンプライアンス問題を見逃す.
7インチのLCDタッチスクリーンインターフェースは,リアルタイムパラメータ表示の直感的な制御を提供します.オペレーターは1000のテスト構成を保存できます.繰り返された試験シナリオで迅速なリコールが可能試験中に環境状況を監視する温度湿度センサーが組み込まれています.
統合された3相5ワイヤの結合と分離ネットワークは,外部結合装置の必要性を排除します.自由に選択可能な結合モード (L1,L2,L3,N,PE)システムは,追加のハードウェアの変更なしで,様々なテスト構成に適応します..
EFT-5Kシリーズは,電子機器の規制適合性を評価する品質保証研究室およびEMC試験施設にサービスを提供しています.典型的な使用ケースには以下が含まれます.
この発電機は先進的なパルス技術と 知的制御システムを組み合わせて 信頼性があり 繰り返し可能な試験結果を 提供します自動診断機能は,継続的に高電圧とインパルス出力状態を監視試験対象の機器と機器の両方を保護するために,異常を自動的に検出します.
柔軟な爆発モードオプション (同期または非同期) と 0-360° の自由相角設定により,エンジニアは試験効率を損なうことなく正確な障害シナリオをシミュレートすることができます.
