| Normative standard: | IEC60529, IEC60598-1, IEC60335-1 | Test IP grade: | IPX5, IPX6 |
|---|---|---|---|
| Type: | chamber-type equipment | Water recycle: | Yes |
| Material of working chamber: | SUS304 stainless steel | Control unit: | PLC+ color touch screen |
| Working power: | AC380V/50Hz (customizable) | Configuration: | jet nozzles, test tunsel, test chamber, turntable, flowmeter |
| ハイライト: | SUS304ステンレス鋼ウォータージェット試験チャンバー,PLCタッチスクリーン制御 IPX5 IPX6 試験室,IEC60529準拠 防水侵入試験装置 |
||

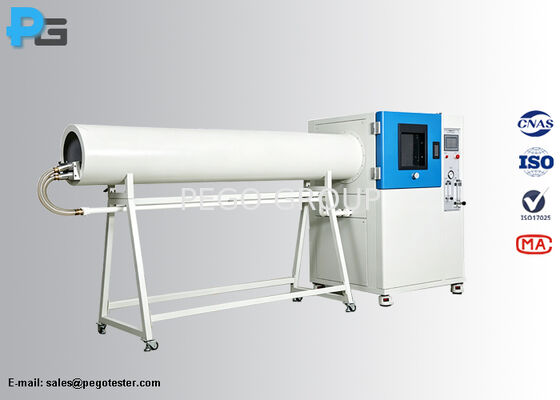

IEC60529規格準拠 IPX5およびIPX6試験用強力水噴流試験室
1.はじめに
IPX5およびIPX6試験は、標準試験ノズルから噴射される水流をあらゆる実施可能な方向から筐体に噴霧することによって行われます。試験ノズル（ホースノズル）は、直径Φ6.3mmおよびΦ12.5mmで、IEC60529図6に厳密に設計されており、試験室はIEC60529:1989 +A1:1999 +A2:2013条14.2.5および14.2.6の試験要件を完全に満たすことができます。

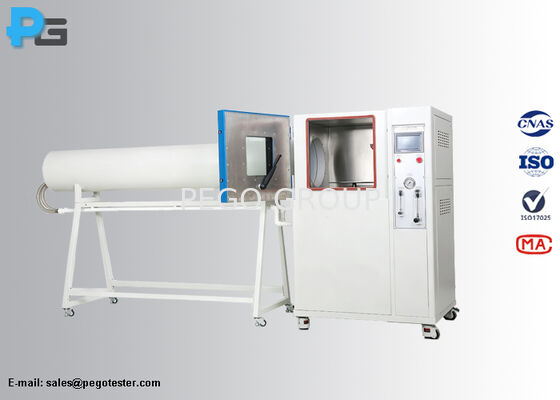

IPX5およびIPX6の防水保護試験装置は、試験トンネルと試験室で構成されています。試験ノズルは、ターンテーブルの中心から2.8mの距離で試験トンネルに配置され、ターンテーブルは試験室内にあり、試験ノズルは自動的に上下にスイングして、あらゆる実施可能な方向から筐体に噴霧できます。内蔵の水タンクがあり、水はリサイクル可能です。試験はPLCとタッチスクリーンで制御され、IPX5試験の流量は12.5L/min±5%、IPX6試験の流量は100L/min±5%です。水圧は指定された流量を達成するように調整する必要があります。試験時間は、噴霧される可能性のある筐体表面積1平方メートルあたり1分で、最小試験時間は3分です。
2. 仕様
| モデル | IPX56BS-500L | IPX56BS-1000L | IPX56BS-1400L |
|---|---|---|---|
| 内部サイズ（mm） | 800*800*800 | 1000*1000*1000 | 1180*1180*1000 |
| 外部サイズ（mm） | 3900*1000*1600 | 4000*1450*1800 | 4000*1450*1850 |
| ターンテーブルの直径 | Φ600mm | Φ600mm | Φ600mm |
| 流量（IPX5） | 12.5L/min±0.625 | ||
| 流量（IPX6） | 100L/min±5 | ||
| ターンテーブルベアリング | 50KG（最大） | ||
| ノズルの内径 | Φ6.3mm（IPX5）、Φ12.5mm（IPX6） | ||
| 試験距離 | 2.8m | ||
| 動作電力 | 380V/50Hz | ||
| 試験片用電源 | 220V | ||
| 制御システム | PLC+7インチタッチスクリーン | ||
| 保護 | 電気漏れ、水不足、短絡 | ||
