商品の詳細:
お支払配送条件:
|
| 標準: | IEC60851-3 | 回転速度: | 80±5r/min |
|---|---|---|---|
| テスト長さ: | 500mm | 入力電力: | AC220V±10% 50HZ |
| ハイライト: | 丸いワイヤペアテスト装置,エナミール製のワイヤペアテスト装置,IEC60851-3 ピアテスト装置 |
||

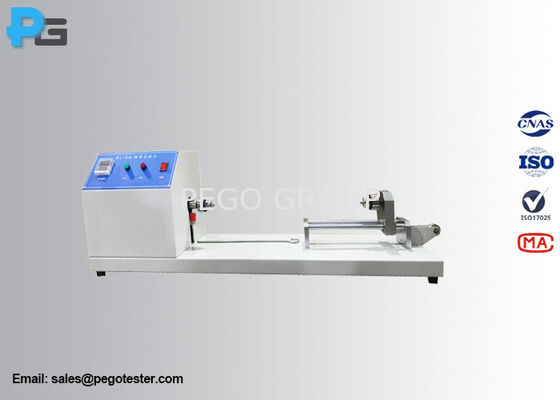

エナメル丸線ピア試験装置
1.導入
エナメル丸線ピア試験装置は、IEC60851-3 条項 6.5 図 6 および GB/T4074.3 条項 6.5 図 6 に従って設計されています。公称導体直径が 1.000 mm を超えるエナメル丸線の皮膜付着特性をテストするために使用されます。
直線のワイヤを、同じ軸上で 500mm 離れた 2 つの固定装置からなる試験装置に配置するものとします。そのうちの 1 つは自由に回転できます。もう 1 つは、軸方向に移動できませんが、回転するワイヤに張力を加えるために負荷がかかります。スクレーパーの圧力は、導体材料を大量に削り取ることなく、コーティングを除去し、コーティングと導体の界面にきれいで滑らかな表面を残すのに十分な圧力である必要があります。コーティングの除去は、屈曲装置から約 10 mm の位置で開始します。塗装装置は、関連する規格で指定されている回転数 R に達するまで、60r/min から 100r/min の間の速度で駆動されなければなりません。
2.仕様
|
回転速度 |
80±5r/min |
|
試験の長さ |
500mm |
|
時間をローテーションする |
1～999r設定可能 |
|
スクレーパー |
IEC60851-3 図 7 に従って設計 |
|
重さ |
フック5N*1、15N*1、20N*1、25N*1、30N*1付属 |
|
入力電力 |
AC220V±10% 50Hz |
|
消費電力 |
150W未満 |
|
寸法と重量 |
L1200*W2200*H3500mm/35KG |
3.剥離試験の荷重
|
公称導体径 mm |
負荷N |
|
|
以上 |
までおよびそれを含む |
|
|
1.000 |
1.400 |
25 |
|
1.400 |
1.800 |
40 |
|
1.800 |
2.240 |
60 |
|
2.240 |
2.800 |
100 |
|
2.800 |
3.550 |
160 |
|
3.550 |
4.500 |
250 |
|
4.500 |
5.000 |
400 |
4. 写真
