| 標準: | IEC60851-3 | フランジ直径: | Ø180mmおよびØ260mm |
|---|---|---|---|
| 曲げアームの長さ: | 300mmと400mm | ベンディングアーム回転角度: | >180° |
| 電源: | 220V/50HZ | ||
| ハイライト: | IEC60851-3 平角線巻取装置、平角線マンドレル巻取試験装置,Rectangular Wire Mandrel Winding Test Apparatus |
||

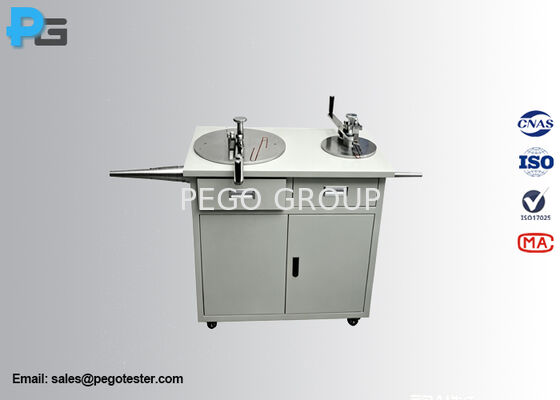

R長方形のワイヤーマンドレル巻取試験装置
1.導入
平角線マンドレル巻線試験装置は、IEC60851-3 6.2.2項 図4およびGB/T4074.3 6.2.2項 図4に基づいて設計されており、エナメル平角線、紙絶縁平角線、ガラス繊維絶縁平角線、フィルム被覆線など、公称導体径1.60mm以下の各種平角線の巻線試験に適しています。対応する銅およびアルミニウム平角線として。
長さ約 400mm の真っ直ぐなワイヤを、関連する規格で指定された直径の研磨されたマンドレルの周りで 2 方向に 180°曲げて、細長い S 字形を形成するものとします。 U字型の曲がりの間の直線部分は少なくとも150mmでなければなりません。試験片が座屈したり均一な曲げから外れたりしないように注意してください。
2.仕様
|
ワインディングホスト |
1セント フラットワイズ巻き用ホスト（厚み上） |
2nd エッジワイズ巻き用ホスト（幅方向） |
|
フランジ径 |
Ø180mm |
Ø260mm |
|
曲げアームの長さ |
300mm |
400mm |
|
ベンディングアーム回転角度 |
>180° |
|
|
テストロッド |
段付きロッド: 3 本 (36 個の異なる円形直径で構成)Ø4-Ø60mm、 マンドレル(標準径):62本、Ø4-Ø80mm |
|
