商品の詳細:
お支払配送条件:
|
| 標準: | IEC60851-3 | サンプルの長さ: | 1m |
|---|---|---|---|
| 弾力スピード: | 7±0.5r/min | ターン数: | 5.5（NEMA規格：3ターン） |
| 電源: | AC220V±10％、50Hz | ||
| ハイライト: | 7r/min ワイリングワイヤのスプリング性試験装置,1m ワイリングワイヤのスプリング性試験装置,IEC60851-3 スプリング性試験装置 |
||

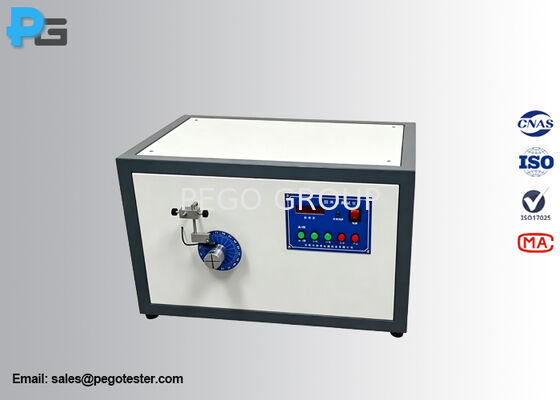

私EC60851-3 巻線バネ性試験装置
1.導入
巻線ワイヤのバネ性試験装置は、IEC60851-3 の 5.2 条の図 1 および図 2、および GB/T4074.3 の 5.2 条に従って設計されています。公称導体直径が 0.080 mm から 1.600 mm までの丸線のバネ性をテストするために使用されます。
原理：
まっすぐなワイヤを、関連する規格で指定されている直径のマンドレルに 5 回巻き付け、ワイヤに張力を加えます。 5 つのターンの終わりが反動する角度を読み取ることが、バネ性の尺度になります。
2.仕様
|
サンプルの長さ |
1m |
|
弾力スピード |
7±0.5r/min |
|
ダイヤル |
72 個の等間隔の分割、図 1 に従って設計 |
|
重さ |
表2を参照 |
|
マンドレル |
表1を参照 |
|
LED表示値とダイヤルの数値のズレ |
≤1° |
|
ターン数 |
5.5（NEMA規格：3ターン） |
|
電源 |
AC220V±10%、50Hz |
|
消費電力 |
80W未満 |
|
動作環境 |
温度: 0-40℃、相対湿度: ≤85% |
|
寸法と重量 |
L500*W335*300mm/25KG |
3.表1 バネ性を考慮したマンドレル
|
マンドレル径あるmm |
寸法b mm |
|||||
|
ある |
b |
c |
d |
e |
f |
|
|
5 |
6.0 |
7.5 |
32 |
0.30 |
0.05 |
0.13 |
|
7 |
6.0 |
9.0 |
34 |
0.40 |
0.07 |
0.18 |
|
10 |
6.0 |
9.0 |
34 |
0.60 |
0.10 |
0.25 |
|
12.5 |
6.0 |
9.0 |
40 |
0.80 |
0.14 |
0.35 |
|
19 |
10.0 |
11.0 |
45 |
1.20 |
0.20 |
0.50 |
|
25 |
12.5 |
12.5 |
45 |
2.00 |
0.28 |
0.70 |
|
37.5 |
12.5 |
14.5 |
47 |
2.40 |
0.40 |
1.00 |
|
50 |
12.5 |
17.5 |
50 |
3.00 |
0.80 |
2.00 |
|
ある:溝の底にある場合は、 b: 図2を参照 |
||||||
4.表2 重量
|
重量(N) |
0.25 |
0.50 |
1.0 |
2.0 |
4.0 |
8.0 |
12.0 |
15.0 |
|
正確さ± |
0.02 |
0.05 |
0.1 |
0.2 |
0.4 |
0.8 |
1.0 |
1.0 |
